下面先看一下我从别人那转过来的一篇文章，我觉得很有用，看完之后我再说一下自己对这一块的了解，也可以先看看我的理解（下面红字标出）再看开始的这篇文章，因为我说的更通俗，o(∩_∩)o哈哈~。
1. lcd工作的硬件需求：

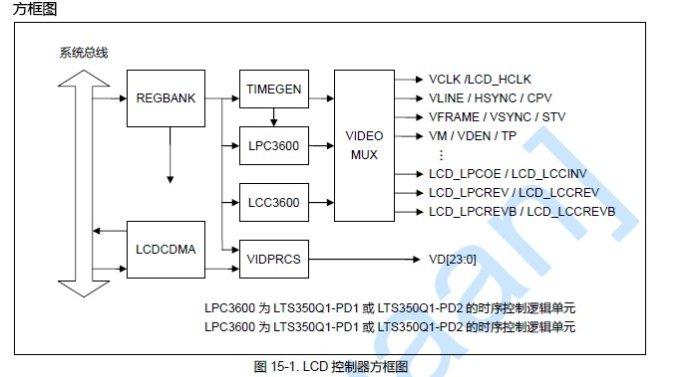

2. s3c2440内部lcd控制器结构图：
我们根据数据手册来描述一下这个集成在s3c2440内部的lcd控制器：
a：lcd控制器由regbank、lcdcdma、timegen、vidprcs寄存器组成；
b：regbank由17个可编程的寄存器组和一块256*16的调色板内存组成，它们用来配置lcd控制器的；
c：lcdcdma是一个专用的dma，它能自动地把在侦内存中的视频数据传送到lcd驱动器，通过使用这个dma通道，视频数据在不需要cpu的干预的情况下显示在lcd屏上；
d：vidprcs接收来自lcdcdma的数据，将数据转换为合适的数据格式，比如说4/8位单扫，4位双扫显示模式，然后通过数据端口vd[23:0]传送视频数据到lcd驱动器；
e：timegen由可编程的逻辑组成，他生成lcd驱动器需要的控制信号，比如vsync、hsync、vclk和lend等等，而这些控制 信号又与regbank寄存器组中的lcdcon1/2/3/4/5的配置密切相关，通过不同的配置，timegen就能产生这些信号的不同形态，从而支 持不同的lcd驱动器(即不同的stn/tft屏)。

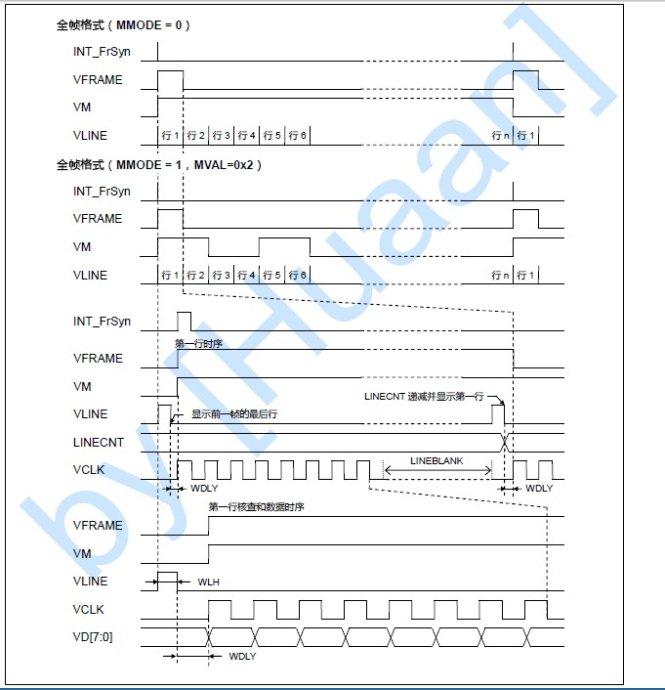

3.常见tft屏工作时序分析：
lcd提供的外部接口信号：
vsync/vframe/stv：垂直同步信号(tft)/帧同步信号(stn)/sec tft信号; |
