关于单片机的仿真

发布时间：

|

标签:
仿真
单片机

因为总是习惯于用multisim进行简单电路的仿真，总感觉相比其他软件，它非常人性化。最近师弟用proteus进行单片机的仿真，我就尝试着用它再来试试，在网上查了很多资料。搞了一天，你以为搞出来了？no，没有！总是到最后的地方出现了问题。而且网上好多都没有涉及这些地方的说明，很多也是汇编语言写的。用c的还都通不过。估计应该是我那个地方还没有注意到，才出现这种情况。然后我又尝试着用proteus，同样又是半天，好在搞出来了一个led闪烁的例子。参照的网上资料，起码是实现了仿真。

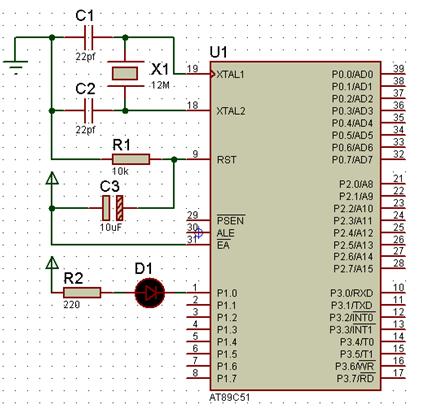

原理图如下：

代码如下：

#include

#defineucharunsignedchar

#defineuintunsignedint

sbitled=p1^0;

//延时

voiddelayms(uintx)

{

uchari;

while(x--)

{

for(i=0;i<120;i );

}

}

//主程序

voidmain()

{

while(1)

{

led=~led;

delayms(150);

}

}

过程如下：首先安装proteus和keil for 51

然后再proteus下画图；

其次在keil下建立工程，像以前你学习的一样，敲写代码。就是注意编译前，在flash 菜单项的configure flash tools下的output选择上creat hex file 然后进行编译。

最后单击原理图上的51芯片加入生成的hex文件进行仿真即可。

而multisim估计是差不多，汇编和c都可以的。因为multisim没有仿真出来，所以我也不能说谁优谁劣，但感觉关于单片机仿真，网上proteus的资料相对多一些。
