对于模拟电路来说，振荡的必要条件是（1）振幅平衡（2）相位平衡 （此电路调试成功）
准备知识：电容两端电压不允许突变（电容的数学模型是电压的积分）;电容与电阻串联会影响 电压的积分，并且充电时间是t（涛）=rc;三极管有饱和、截止和放大三种状态;其中只有放大状态时，三极管的集——射电流受基极电流控制。

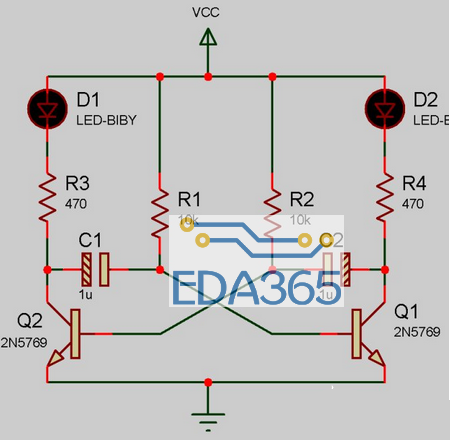

对称的rc多谐振荡。简单的说，就是利用简单的电阻和电容，再加上放大器，就可以组成rc多谐振荡电 路。原理图如下：
简单分析为，当本电路工作时，电路理论分析，应该处于稳定状态，但是天下没有相同的东西， 那么本电路的参数也不是天衣无缝的相同。假设流经r2的电流比r1的大，经过q2的b放大则致使流d1和r3，同时使q2的集电 极电位下降，那么c1的两端电位出现了电位差，由于电容的两端电压，不允许突变，则致使q1的基极电位下降，使q1的集电极电压上升，经c2使q2的基极 电位升高，使q3的集——射电流更大，形成正反馈，此过程就将将均处于放大状态的q1，q2，分别向截止和饱和状态过度。当q2饱和时，集电极电压稳定不 变，且电流也不受控于基极，那么，电源会经r1向c1充电，使q1的基极电位上升，造成集电极电位下降，同理c2两端电位也不可以瞬间变化。则致使q2的 基极电位下降，使q2的集电极电位上升，经过c1必将会使q1电位上升，形成正反馈。使q1q2分别处于截止、饱和状态向饱和、截止过度。就这样两个三极 管交替的饱和截止，则使d1d2交替闪烁，形成振荡。
值得注意的是，（1）振荡频率与每一个的基极电阻和耦合电容有关系。f=0.7/r*c（基极电阻和耦合电容）。（2）若从q1q2的基极取出信号则是锯齿波（主要由于rc充放电造成），从集电极取出的是矩形波（主要由于 三极管饱和截止造成）（3）当从三极管的集电极取出信号时，导通与自己基极相接的rc有关，而截至与对方基极相接的rc有关。
